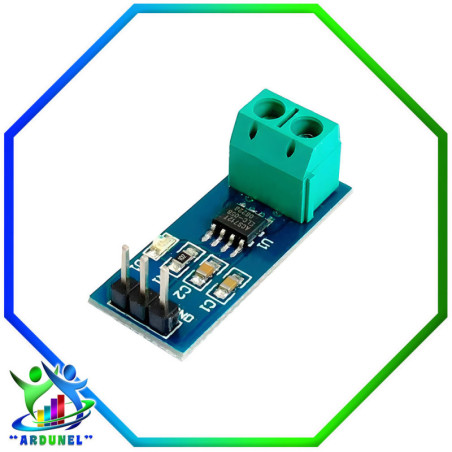

ACS712 SENSOR DE CORRIENTE 30A (NORMAL CALIDAD)

Módulo sensor de corriente con tecnología de efecto hall. Capacidad de 30 Amperios en corriente alterna y corriente directa.

Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a traves de un circuito de corriente alterna AC o corriente directa DC. El metodo de censado es a traves de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

Voltaje de salida: Analogo output 66 mV/A

Voltaje de operación: 4,5 V ~ 5,5 V

Salida de voltaje sin corriente: VCC / 2

Dimensiones PCB: 31 mm x 14 mm

Tiempo de subida de salida de 5 ms en respuesta a la corriente de entrada de paso

Ancho de banda 80 kHz

Error Total Salida: 1.5% para T = 25°C

Resistencia interna: 1.2 mOhm

Sensibilidad de salida: 66 ~ 185 mV/A

Color: Verde

Dimensiones PCB: 31 mm x 13 mm
