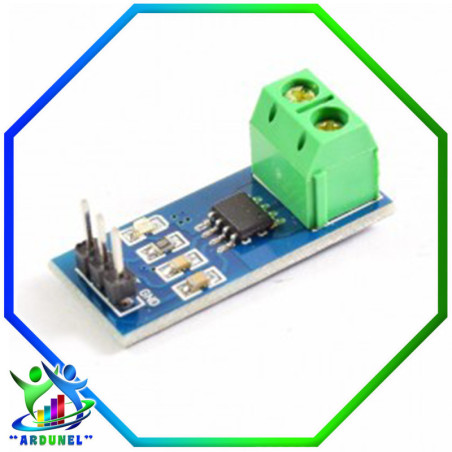

ACS712 SENSOR DE CORRIENTE 20A (NORMAL CALIDAD)

Módulo sensor de corriente con tecnología de efecto hall. Capacidad de 20 Amperios en corriente alterna y corriente directa.

Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a traves de un circuito de corriente alterna AC o corriente directa DC. El metodo de censado es a traves de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

Voltaje de salida: Analogo output 66mV / A

Voltaje de operación: 4.5V ~ 5.5V

Salida de voltaje sin corriente: VCC / 2

Dimensiones PCB: 31 mm x14 mm

5 ms output rise time in response to step input current

Ancho de banda 80 kHz

Error Total Salida: 1.5% at TA = 25°C

Resistencia interna: 1.2 mO

Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS

Sensibilidad de salida: 66 to 185 mV/A
