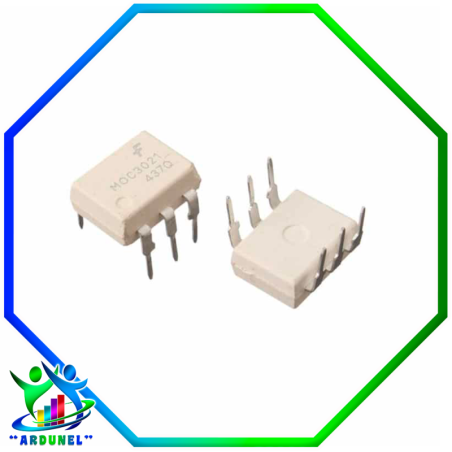

MOC3021 OPTO

MOC3021 es un optoacoplador que consta de un diodo emisor de rayos infrarrojos fabricado de arseniuro de galio, acoplado ópticamente a un interruptor bilateral de silicio Diac, en un encapsulado de tipo DIP-6, con un alto aislamiento electrico de 7,5Kv. Diseñado para su uso como controlador de disparo aislado de Triac. Dentro de sus ventajas tenemos: una mayor durabilidad y confiabilidad y facil de acoplar a cualquier circuito por su reducido tamaño.

Tensión de entrada inversa del diodo: 3V

Corriente de entrada continua del diodo: 50mA

Tensión maxima de apagado repetitiva Vdrm: 400 V

Corriente repetitiva en estado de apagado en cualquier dirección Idrm:10 nA

Corriente inversa estatica con Vr=3V IR:100 µA

Corriente de activación de LED: 15mA

Resistencia de aislamiento: 10O

Voltaje de aislamiento: 7.5 kV

Rango temperatura de operación: -40°C a 150°C

Disipación continua de energía a 25 °C del diodo emisor de infrarrojos: 100 mW

Disipación continua de energía a 25 °C del diac: 300 mW

Disipación continua de energía a 25 °C del dispositivo: 330 mW

Equivalente: NTE3048
