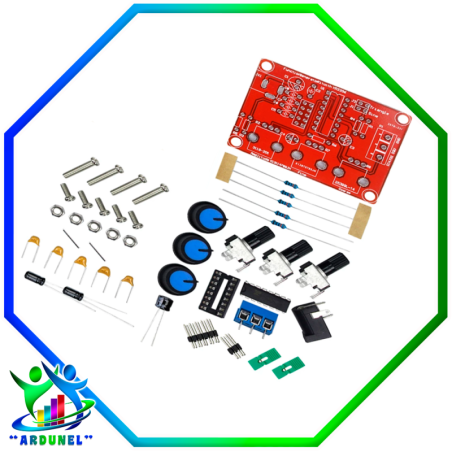

GENERADOR DE SEÑAL DE FUNCIÓN XR2206 S/SOLDAR

Este kit de generador de señal DIY es un producto profesional de alta resolución para generar ondas - formas: sinusoidales / triangulares / cuadradas. Es un kit de bricolaje para soldar e instalar.

Voltaje de funcionamiento: 9 ~ 12 V ENTRADA DE CC

Formas de onda: cuadrado, Sine y triangulo

Impedancia: 600 Ohm + 10%

Frecuencia: 1 Hz ~ 1 MHz

Onda sinusoidal

Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC

Distorsión: menos de 1% a 1 KHz

Planitud: + 0.05dB 1Hz ~ 100 kHz

De onda cuadrada

Amplitud: 8 V sin carga a 9 V ENTRADA DE CC

Tiempo de subida: menos de 50 ns a 1 KHz

Tiempo de caída: menos de 30 ns a 1 KHz

Simetría: menos de 5 % a 1 KHz

De Onda triangular

Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC

Linealidad: menos de 1% hasta 100 KHz 10 mA

Frecuencia y amplitud ajustables

El ajuste de frecuencia presenta un ajuste grueso y un ajuste fino
