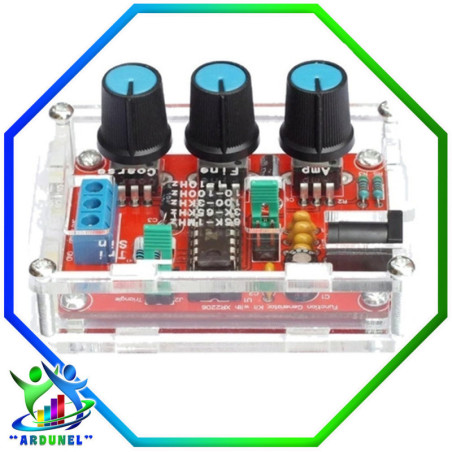

GENERADOR DE SEÑAL DE FUNCIÓN XR2206 DE ALTA PRECISIÓN MAS ESTUCHE ACRÍLICO

El generador de funciones de integración monolítica XR2206 genera alta calidad, alta estabilidad, onda sinusoidal de alta precisión, onda cuadrada y onda triangular, puede realizar modulación de frecuencia y modulación de amplitud, adecuada para circuitos como la generación de formas de onda, producción de escaneo, generación AM/FM, generación FSK y bucle de bloqueo de fase.

Puede generar 3 formas de onda estables que incluyen onda sinusoidal, onda cuadrada y onda triangular.

Frecuencia ajustable de 1 Hz a 1 MHz con ajuste fino y ajuste grueso.

Amplitud ajustable.

Suministro de voltaje: Entrada de 9 -12 V DC

Formas de onda: cuadrada, sinusoidal y triangular

Impedancia: 600 ohmios + 10%

Frecuencia: 1Hz-1MHz

Onda Sinusoidal

Amplitud: 0 - 3 V

Distorsión: &lt 1% 1KHz

Planitud: +0.05dB 1Hz - 100kHz

Ola cuadrada

Amplitud: 8 V sin carga a entrada de 9 V CC

Tiempo de subida: menos de 50 ns a 1 KHz

Tiempo de otoño: menos de 30 ns a 1 KHz

Simetría: menos del 5% a 1 KHz

Onda triangular

Amplitud: 0-3 V a entrada de 9 V CC

Linealidad: menos del 1% hasta 100 KHz 10 mA
