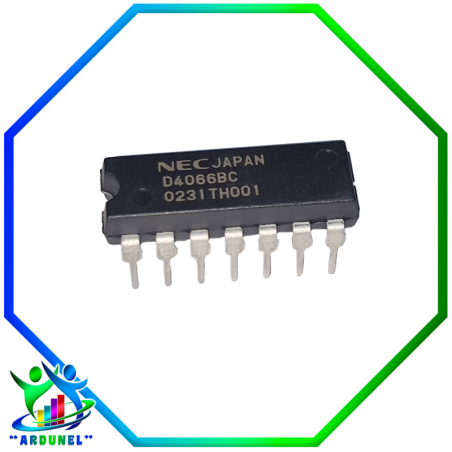

CI. CD4066

El CD4066BE es un interruptor bilateral cuadruple CMOS en un paquete DIP de 14 pines. Este interruptor esta destinado a la transmisión o multiplexación de señales analógicas o digitales. Es pin a pin compatible con CD4016B pero exhibe una resistencia al estado mucho mas baja. La resistencia de estado de encendido es relativamente constante en todo el rango de señal de entrada. El CD4066B consta de cuatro interruptores bilaterales con controles independientes. Tanto el dispositivo P como el N en el interruptor dado son polarizados simultaneamente por la señal de control. Las ventajas sobre los conmutadores de un solo canal incluyen oscilaciones de voltaje de la señal de entrada maxima igual a la tensión de alimentación completa y mas constante en la impedancia de estado sobre el rango de la señal de entrada.

Tipo: CMOS

Familia: CD40200

Tipo de interruptor analógico: SPST 1 polo, 1 tiro

Numero de canales: 4

Resistencia de encendido maximo:  240 ohm

Tensión de alimentación mínima:  3 V

Tensión de alimentación maxima:  18 V

Temperatura mínima de funcionamiento: -55 ° C

Temperatura maxima de funcionamiento: 125°C

Encapsulado: DIP

Numero de pines: 14
