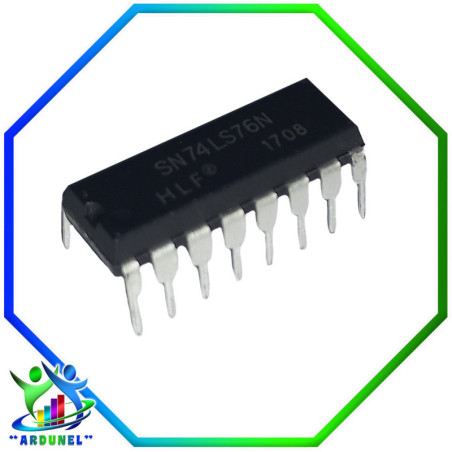

CI. 74LS76

Circuito Integrado 74LS76. Flip-flop J-K dual con preselección. Un flip-flop, es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones. Esta característica es ampliamente utilizada en electrónica digital para memorizar información.

Función: Establecer preajustar y restablecer

Tipo: Tipo JK

Tipo de salida: Complementario

Cantidad de elementos: 2

Cantidad de bits por elemento: 1

Frecuencia de reloj: 45 MHz

Retardo de propagación max. a V, CL max.: 20ns a 5V, 15pF

Tipo de disparador: Borde negativo

Corriente - Salida alta, baja: 400µA, 8mA

Voltaje de la fuente: 4.75V ~ 5.25V

Corriente - reposo lq: 4 mA

Temperatura de funcionamiento: 0°C ~ 70°C TA

Tipo de montaje: Orificio pasante

Paquete del dispositivo del proveedor: 16-PDIP
