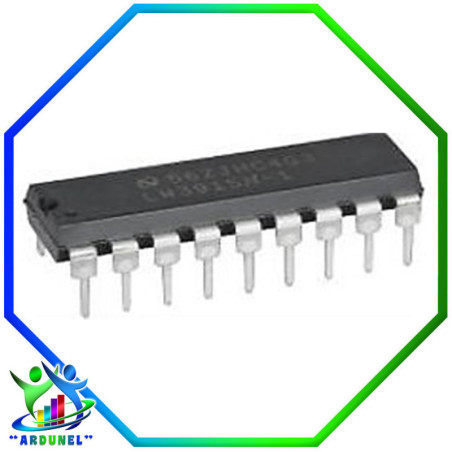

LM3915 VUMETRO

El LM3915 es un circuito integrado monolítico que detecta niveles de voltaje analógicos y activa diez LED, LCD o displays fluorescentes de vacio, que proporcionan una muestra analógica logarítmica de 3 dB / paso. Un pin cambia la pantalla de un grafico de barras a una pantalla de puntos en movimiento. El LM3915 difiere del LM3914 solamente en que en lugar de tener una escala lineal, posee una escala logarítmica, con una separación de +3db entre puntos de la escala. Esta característica lo hace ideal para las aplicaciones relacionadas con el audio, dado que la intensidad sonora tambien es función logarítmica.

PDIP Potencia disipada: 1365 mW

Voltaje de alimentación: 25 V

Controladores de salida de voltaje: 25 V

Referencia de carga de corriente: 10 mA

Voltaje de los leds: 5 V

Corriente para funcionamiento de leds: 0,1 - 4 mA

Temperatura de funcionamiento: -55 - +150 °C
