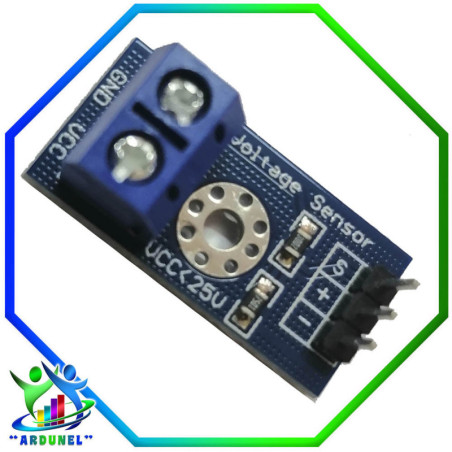

SENSOR DE VOLTAJE 25V FZ0430

El sensor de voltaje FZ0430 es un módulo que nos permite medir tensiones de hasta 25v DC de forma sencilla con una placa como el Arduino Uno. La tensión maxima que podemos medir sera 25v para un procesador de tensión de alimentación 5v Vcc, y 16,5v para un procesador de 3,3v Vcc. Superar esta tensión maxima en la entrada del FZ0430 dañara el pin analógico de Arduino.

Rango de entrada de voltaje: 0v a 25v DC.

Rango de detección de voltaje: 24,41mV 25v.

Resolución analógica de tensión: 0,00489v DC.

Voltaje detección entrada mínimo: 24,45mV 4,89mV x 5 = 24,45mV.

Voltaje detección entrada maximo: 25v 5v x 5 = 25v o 16,5v 3,3v x 5 = 16,5v.
