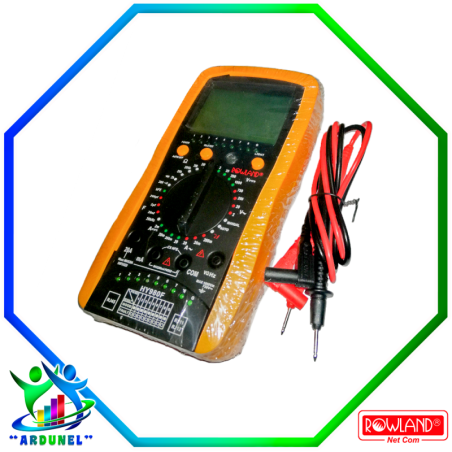

MULTIMETRO DIGITAL HY-980F ELECTRONICO Y RED RJ-11/12/45 (ROWLAND)

El Multímetro y Comprobador de Cables Profesional HY980F, es un dispositivo digital con todas las funciones de un multímetro comun pero con algunas peculiaridades mas, como

Capacimetro

Sonido de pitido corto

Medidor de Hfe con módulo externo

Medidor de frecuencia hasta 20000Hz

Medidor de cable UTP cable de red RJ45, RJ12 y RJ11

Prueba de diodos

Alarma de continuidad

Corriente hasta 20A

Pantalla grande con iluminación azul

Bloqueo de prueba

Protección con cubierta de goma

Especificaciones generales:

Tensión maxima entre terminales de tierra: 1000 V CC y 750 V CA

Protección del fusible: F 500 mA/250 V el fusible para HY980D es 2 A/250 V.

Altitud de funcionamiento: 2000 metros 7000 pies maximo.

Pantalla: LCD de 44 mm.

Valor maximo de visualización: 1999 3 1/2.

Indicación de polaridad: - Indica polaridad negativa.

Indicación de sobrerrango: Pantalla 1 .

Tiempo de muestreo: 0,4 segundos.

VOLTAJE DC

- Rango: 200mV, , 2V, 20V, 200v, 1000V

- Precisión: 200mV ~ 200V 0,5%, de rgd+1 dígito 1000V 0,8%, de rgd + 2 dígitos

- Resolución: 0,1 mV, 0,001 V, 0,01 V, 1 V, 1 V

- Impedancia de entrada: 10Mohm

- Protección contra sobrecarga: rango de 200 mV: 250 V CC o CA rms rango de 2 V-1000 V: 1000 V o CA rms

-Tensión maxima de entrada: 1000V CC.

VOLTAJE AC

- Rango: 2V, 20V, 200V, 1000V

- Precisión: 2V ~ 200V 0,8%+3 dígitos 750 V 1,2 %+3 dígitos

- Resolución: 0.001V, 0.01V, 0.1V, 1V

- Respuesta de frecuencia: 40 a 200Hz

- Impedancia de entrada: 10Mohm

- Protección contra sobrecarga: rango de 200 mV: 250 V CC o CA rms.

-Tensión maxima de entrada: 750V AC rms.

CORRIENTE DC

- Rango: 2mA, 20.00mA, 200.00mA, 2A, 20.00A

- Precisión: 2mA ~ 20.20mA 0.8% +1Dígitos 200.00mA ~ 2A 1.2% +1 Dígito 20,00A 2,0% +5 dígitos

- Resolución: 1A, 0.01A, 0.01mA, 0.1mA, 1mA, 0.01A

- Protección de sobrecarga: rango de mA: F 500mA/250V. *El fusible para HY980D tiene un rango de 2A/250V: no fundido.

Caída de voltaje 2mA, 20mA, 200mA, 2A, 20A, rango de 200mV.

CORRIENTE CA

- Rango: 20,00mA, 200,00mA, 2A, 20,00A

- Precisión: 20,00mA 1,2% +3 dígitos 200,00mA ~ 2A 2,0% +3 dígitos 20,00A 3% + 7 dígitos

- Resolución: 0,01 mA, 0,1 mA, 1 mA, 0,1 A

- Respuesta de frecuencia: 40 a 400Hz

- Protección de sobrecarga: rango de mA: F 500mA/250V

Caída de voltaje 20mA, 200mA, 2A, 20A, rango de 200mV.

RESISTENCIA

- Rangos: 200ohm, 2kohm, 20kohm, 200kohm, 2Mohm, 20Mohm

- Precisión: 200ohm~ 2mohm 0,8%+3 Dígitos 20Mohm 1,0%+2 dígitos

- Resolución: 0.1ohm, 0.001kohm, 0.01kohm, 0.1kohm, 0.001mohm, 0.01mohm

- Protección contra sobrecarga: 550 V CC/CA

- Voltaje de circuito abierto : 0,25 V

- Protección contra sobrecarga: 250 CC o CA rms.

CAPACIDAD

- Rangos: 20nF, 2uF, 200uF.

- Precisión: 20nF ~ 200uF2,5% rdg + 20 dígitos

- Resolución: 10PF,1nF,100nF.

- Protección contra sobrecarga: 250 V CC o CA rms

- Voltaje de circuito abierto: aproximadamente CAV 50 mV

TEMPERATURA

- Rangos: 50C, 400C, 1000C,

PRUEBA DE CONTINUIDAD 1C

- Alcance: Bocina

- Descripción: La bocina suena si la resistencia es inferior a aprox. 50 ohmios

- Voltaje de circuito abierto aprox. 2,8 V

- Protección contra sobrecarga: 250 V CC/pico CA.

PRUEBA DE CONTINUIDAD

- Gama: Diodo

- Descripción: La pantalla muestra la caída de voltaje aproximada del diodo

- Voltaje de circuito abierto aprox. 3,0 V

- Corriente CC aprox. 1mA,

- Protección de sobrecarga: 250V DC/ pico AC.

FRECUENCIA

- Bandas: 20Khz

- Frecuencia de Precisión: 1%+1 Dígito

- Resolución: 10Hz

- Protección contra sobrecarga: AC220V rms.
