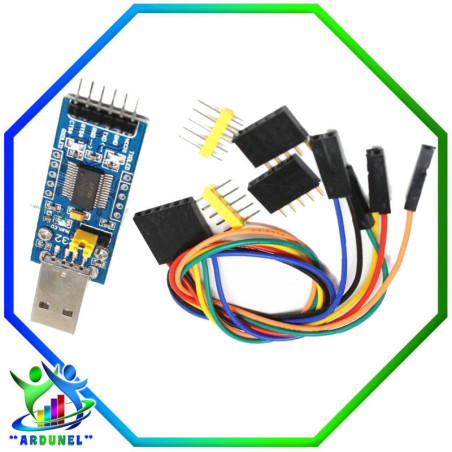

FT232RL USB UART A TTL (TIPOA)

El Chip es un profesional y practico FT232RL USB para módulo adaptador serial, el cual esta compuesto principalmente por durable tablero duro de PCB y materiales metalicos y adopta el FT232RL chip para sacar viruta de toda señal de puerto de FT232RL, nivel TTL/CMOS. Chip FT232R es un solo chip solución, generalmente no requiere el uso de perifericos basicos e incluso cristal, USB juego de resistencia, y la EEPROM que obtener información se han integrado en el chip. Este producto utiliza un nuevo diseño, el USB se convierte en el puerto serie.

Admite 3 tipos de modos de alimentación: fuente de alimentación externa de 5 V fuente de alimentación externa de 3,3 V fuente de alimentación externa necesaria de 3,3 V a 5 V

Con 3 LEDs: TXD LED RXD LED de potencia

TXD, RXD, RTS #, CTS #: usa el pasador curvo para sacar

El PIN de función restante: almohadilla de reserva pin de distribución, asiento de fila, se puede enchufar o enchufar al sistema de usuario espaciado de pines permite la inserción de la placa universal

Instrucciones de uso: tomando como ejemplo la MCU de acceso

VCCIO: salida de 3,3 V o 5 V módulo alimentado por USB, tapa de puente a 3,3 V o 5 V

GND: Conectar a GND

TXD: conectar a MCU. RX dirección del flujo de la señal: MCU. RX &ltFT232 &ltPC. TX

RXD: Conecte MCU? TX flujo de la señal: MCU? TX&gt FT232&gt PC RX

RTS: Conectar a MCU. CTS dirección del flujo de la señal: MCU. CTS &ltFT232 &ltPC. RTS

CTS: Conecte MCU? RTS flujo de la señal: MCU? RTS&gt FT232&gt PC CTS
