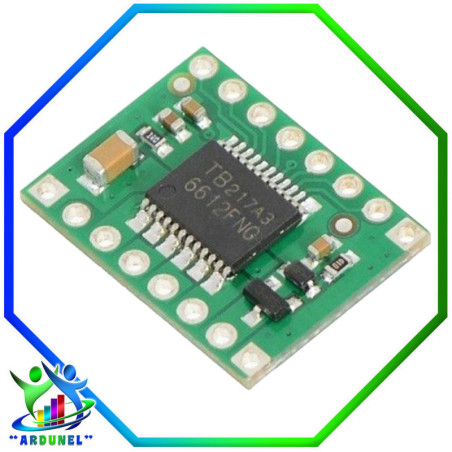

TB6612FNG CONTROLADOR DE MOTOR (POLOLU)

Esta pequeña placa es una manera facil de usar el controlador de motor dual TB6612FNG de Toshiba, que puede controlar de forma independiente dos motores de CC bidireccionales o un motor paso a paso bipolar. Un voltaje de motor recomendado de 4,5 V a 13,5 V y una salida de corriente maxima de 3 A por canal 1 A continuo hacen de este un excelente controlador de motor para motores de baja potencia.

Controlador de motor de doble puente H: puede impulsar dos motores de CC o un motor paso a paso bipolar

Voltaje de motor recomendado VMOT: 4,5 V a 13,5 V puede operar hasta 2,5 V con rendimiento reducido

Tensión lógica VCC: 2,7 V a 5,5 V

Corriente de salida maxima: 3 A por canal

Corriente de salida continua: 1 A por canal se puede conectar en paralelo para entregar 2 A continuos

Frecuencia maxima PWM: 100 kHz

Circuito de apagado termico incorporado

Condensadores de filtrado en ambas líneas de alimentación

Protección de potencia inversa en la alimentación del motor
