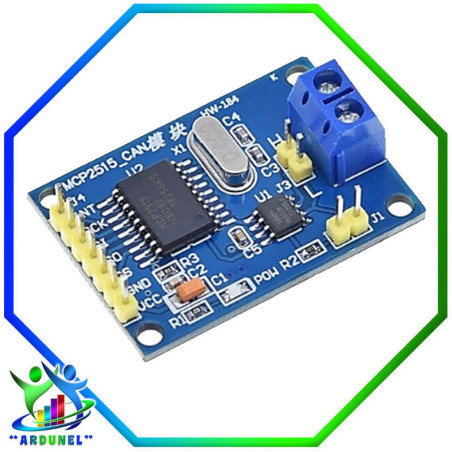

MODULO DE BUS CAN MCP2515 RECEPTOR TJA1050

El módulo te permite conectar un microcontrolador o Arduino al bus CAN. El bus CAN es ideal paa aplicaciones de automatización industrial, domótica, autotrónica, mecatrónica automotriz y mas.

Este módulo te permite conectar un microcontrolador o Arduino al bus CAN, es un bus de uso comun en la industria, debido a su amplio alcance en distancias, velocidad de comunicación y alta fiabilidad. Incluye el controlador MCP2515 con interfaz SPI y el transceptor TJA1050 con el fin de facilitar la comunicación con microcontroladores y tarjetas de desarrollo como Arduino. Con la ayuda de este m?dulo podras recibir y enviar frames de datos en formato estandar y extendido. El controlador CAN posee mascaras y filtros de acceso, reduciendo así la carga del microcontrolador principal. Tener en cuenta que para establecer la comunicación son necesarios por lo menos 2 módulos CAN.

Voltaje de funcionamiento: 3.3~5v.

Corriente de espera: 1uA

Resistencia a los terminales de 120 Ohm

Control de Protocolo SPI CAN V2.0B

Consumo Corriente: 500 uA max.

Chip principal: MCP2515.

Tipo de Comunicación: Half-Duplex.

Interface: SPI.

Protocolo: CAN 2.0B.

Velocidad maxima de 10 Mbit/s a 12 metros.

Longitud maxima de alcance de 1200 metros a 100 kbit/s.

Numero de Buffers TX: 3.

Numero de Buffers RX: 2.

Implementa la capa física ISO-11898.

Hasta 1Mb/s de velocidad.

Bajo consumo de corriente en modo Stand-by 1uA.

Detección de corto de Tierra en la entrada TXD.

Un nodo sin energía no perturba el funcionamiento del bus CAN.

Hasta 112 nodos.

Protección anti corto circuito.

Trae indicador LED, indicador de energía.

Temperatura de funcionamiento: 40~85C
