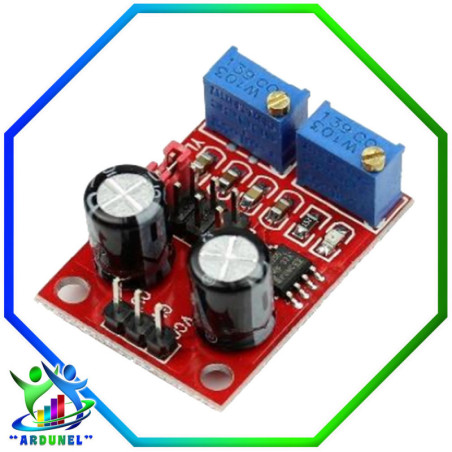

MODULO NE555 GENERADOR DE PULSO

El Generador de ondas Cuadradas 555 con Ciclo de Trabajo Ajustable, es un módulo que puede ser utilizado como un generador de señal de onda cuadrada, generar señales cuadradas utilizadas para el desarrollo experimental y para conducir motores paso a paso una señal de onda cuadrada.

El chip principal: NE555

Voltaje de entrada: 5V-15VDC. Cuando la corriente de salida 5 V fuente de alimentación 15MA 12 V fuente de alimentación, la corriente de salida a 35MA alrededor.

Corriente de entrada: 100mA

Amplitud de salida: 4.2 V V-PP a 11.4 V V-PP. de acuerdo a la diferente tensión de entrada, la salida sera diferente

Corriente de salida maxima: 15mA 5 V fuente de alimentación, cuando V-PP es mayor que 50%, 35MA &gt= 12 V fuente de alimentación,

Cuando V-PP es mayor que 50%

Salida con indicador LED, no hay salida directa bajo nivel LED, LED de alta y baja frecuencia de destellos del LED

Rango de frecuencia de salida Nivel es opcional, por lo que la frecuencia de salida se puede ajustar de forma continua

Frecuencia: 1Hz ~ 50Hz

MF: 50Hz ~ 1 kHz

HF: 1 kHz ~ 10 kHz

HF: 10 kHz ~ 200 KHz
