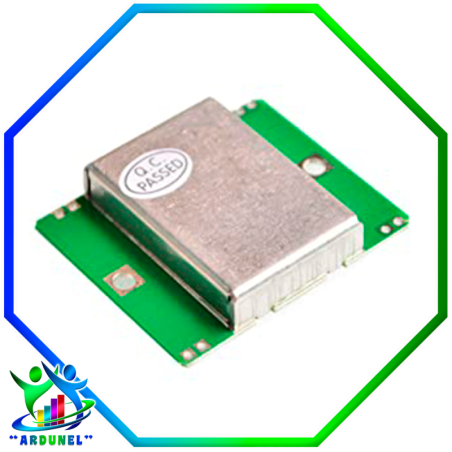

MODULO INALAMBRICO HB100 Doppler DE MICROONDAS

Este sensor de movimiento de microondas en miniatura HB100 es un módulo transceptor Doppler biestatico de banda X. Su oscilador de resonador dielectrico DRO incorporado y un par de antenas de parche Microstrip lo hacen ideal para el uso de OEM en equipos de detección de movimiento. Este módulo es ideal para la reducción de falsas alarmas en detectores de intrusos cuando se trabaja junto con el sensor de infrarrojos pasivos PIR. Tambien se puede usar para la apertura automatica de puertas y la medición de la velocidad del vehículo.

Caracteristicas

Gran reemplazo para el módulo de sensor de movimiento de microondas con radar Doppler defectuoso o defectuoso.

Altamente resistente a la interferencia de radiofrecuencia.

Alcance de detección: mas de 20 metros.

Potencia de salida: 5mW.

Dimensión L x W x T: Aprox. 1.75 x 1.45 x 0.3 pulgadas / 4.4 x 3.7 x 0.8cm

Detección sin contacto.

Independiente de la temperatura, humedad, ruido, flujo de aire, polvo, luz, etc., adecuado para entornos hostiles.

Fuerte resistencia a la interferencia de RF.

Bajo costo y bajo consumo de energía.

RF el sensor de microondas. Y utilice el principio Doppler.

Transmisor:

Frecuencia: 10.525 GHz

Precisión de ajuste de frecuencia: 3MHz

Potencia de salida Min.: 13dBm

Voltaje de operación EIRP : 5V /- 0.25V

Corriente de operación CW: 60mA max, 37mA

Emisiones armonicas típicas : -10dBm

Receptor:

Sensibilidad relación S / N 10dB en ancho de banda de 3Hz a 80Hz: -86dBm

Ruido en ancho de banda de 3Hz a 80Hz: 10A
