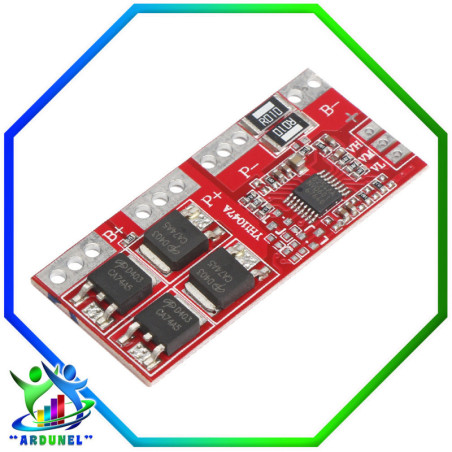

MODULO DE PROTECION 4 CELDAS 30A 14.8V 16.8V

El Modulo de proteccón 4 celdas es un dispositivo que carga 4 baterías con opción a 3 baterías Li-ion en serie 3.7V, tolerando una corriente de 15A con disipador y 10A sin disipador y una maxima corriente de 30A. Funciona a un voltaje nominal: 14.8 V o 16.8 V, siendo su tensión de carga 4.25 a 4.35v ±0. 05 V y tensión de descarga 2.3 V a 0.5 V.  Cuenta con protección de sobrecarga.

Modelo: YH11047A

Protección de corto circuito: Si, retraso de auto recuperación

Numero de Baterías a Cargar: 4

Vida util: &gt50,000 horas

Resistencia interna: menos de 300mO

Dimensionesaprox.: 50 mm x 22 mm x 3 mm

Temperatura de trabajo:-40°C ~ 85°C

Corriente de trabajo CON DISIPADOR: 15A y SIN DISIPADOR: 10A

Corriente maxima de descarga: 30A Sobre corriente: 20A 30A / Corriente en reposo: &lt10uA

Voltaje de carga: 16.8V -17.5V

Voltaje de detección de sobrecarga: 4.25V ±0.025V

De descarga de sobrecarga: 4.15V ± 0.05V

Voltaje de descarga: 2.50V  ±0.08V

Voltaje de descarga de sobre descarga: 3.00 ± 0.1V

Pines

B-: 0V, Terminal Negativa

B+:~14.8V

VH:~10.2V

VM:~7.4V

VL: ~3.7V

P+ :Voltaje + de entrada / salida a carga

P-: Voltaje - de entrada / salida a carga
