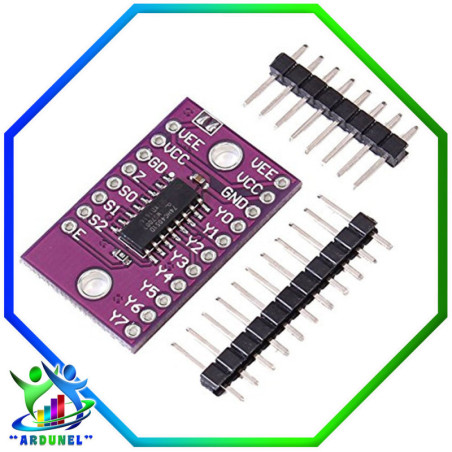

MODULO MULTIPLEXOR CJMCU-4051 ANALOGICO 74HC4051 8 CANALES

El 74HCT4051 es un conmutador analógico monopolar de tiro octal SP8T adecuado para su uso en aplicaciones de multiplexor-demultiplexor 8:1 analógico o digital. El interruptor cuenta con tres entradas de selección digital S0, S1 y S2, ocho entradas-salidas independientes Yn, una entrada-salida comun Z y una entrada de habilitación digital E. Cuando E es ALTO, los interruptores se apagan. Las entradas incluyen diodos de abrazadera. Esto permite el uso de resistencias limitadoras de corriente para interconectar entradas con voltajes superiores a VCC.

Amplio rango de voltaje de entrada analógica de -5 V a +5 V

Cumple con el estandar JEDEC no. 7A

Baja resistencia en ON:

80 ohm típico en VCC - VEE = 4,5 V

70 ohm típico en VCC - VEE = 6,0 V

60 ohm típico en VCC - VEE = 9,0 V

Traducción de nivel lógico: para habilitar la lógica de 5 V para comunicarse con señales analógicas de ±5 V Protección ESD integrada típica de interrupción antes de hacer'

HBM JESD22-A114F supera los 2000 V

MM JESD22-A115-A supera los 200 V

CDM JESD22-C101E supera los 1000 V

Especificado de -40 C a + 85 C y -40 C a +125 C

PINES:

Lado izquierdo:

• VEE: Fuente de alimentación negativa Se puede dejar desconectado
• VCC : Fuente de alimentación del módulo 5V
• Tierra : Tierra
• Z: señal de salida
• S0-2: Seleccionar uno de los 8 pines de entrada analógica como señal de salida final
• E : Habilitar pin activo bajo

Lado derecho:

• VEE: Fuente de alimentación negativa Se puede dejar desconectado
• VCC : Fuente de alimentación del módulo 5V
• Tierra : Tierra
• Y0-7: Entradas analógicas

'
