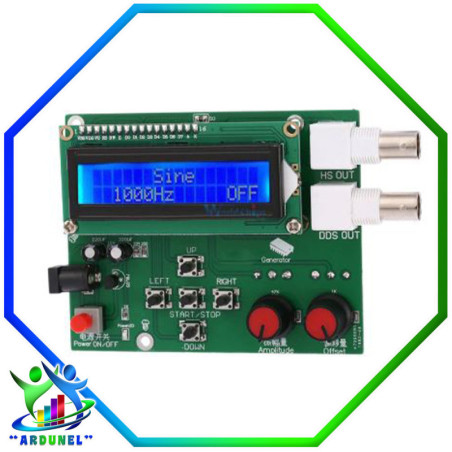

GENERADOR DE SEÑALES DDS 1HZ 65534HZ

Esta tarjeta es un Generador de Funciones genera formas de onda típicas usadas en electrónica basado en microcontrolador Atmega16A, el cual permite obtener diferentes formas de señal en sus 2 canales, donde puedes modificar tanto frecuencia como amplitud y offset. Todo el ajuste se realiza mediante los pulsadores de la tarjeta y los potenciómetros facilmente identificables.

Ambas salidas entregan señales que pueden ser configurables. La salida SSD entrega diversas señales de frecuencias variables desde 1Hz hasta 65534 Hz. El segundo conector BNC, etiquetado como salida HS, se denomina salida de alta velocidad. Esta entrega una señal rectangular de frecuencias fijas llegando a un maximo de 8MHz.

Alimentación: 7 a 9VDC.

Pantalla: LCD1602

Rango de Frecuencia de Salida DDS: 1Hz 65534Hz.

Resolución de Ajustes de Frecuencias de Salida DDS: 1Hz 10Hz 100Hz 1KHz 10KHz

Amplitud Salida DDS: 0.5Vpp hasta 14Vpp

Offset de Salida DDS: 0.5 Vpp hasta 5Vpp

Rango de Frecuencia de Salida HS: 1MHz 2MHz 4MHz 8MHz

Impedancia de Salida: 20 - 200 Ohms
